AT7101Ti
发布时间：2019-07-26 17:24:37 丨 浏览次数：124
产品性能
液晶屏 ：10.1寸液晶屏、LED背光、颜色655
分辨率 ： 1024*600
显示亮度 ：180cd/m2
CPU ：ARM Cortex A8，主频1.0G
内存 ：512M DDRII RAM
触摸屏 ：四线电阻式，点动100万次以上
存储设备 ：256M NAND FLASH
SD卡扩展：可选，最大可扩展32G
接口 ：2*RS232、2*RS485、2*USB 2.0 、2*LAN
扩展接口 ：2*CAN（可选），1*wifi（可选）
实时时钟 ：有
蜂鸣器 ：有
重量 ：2 Kg
防护等级 ：IP 65（前面板）
耐压测试 ：500V AC 1分钟
抗干扰性 ：工频磁场干扰度5级，磁场强度100A/m
产品介绍

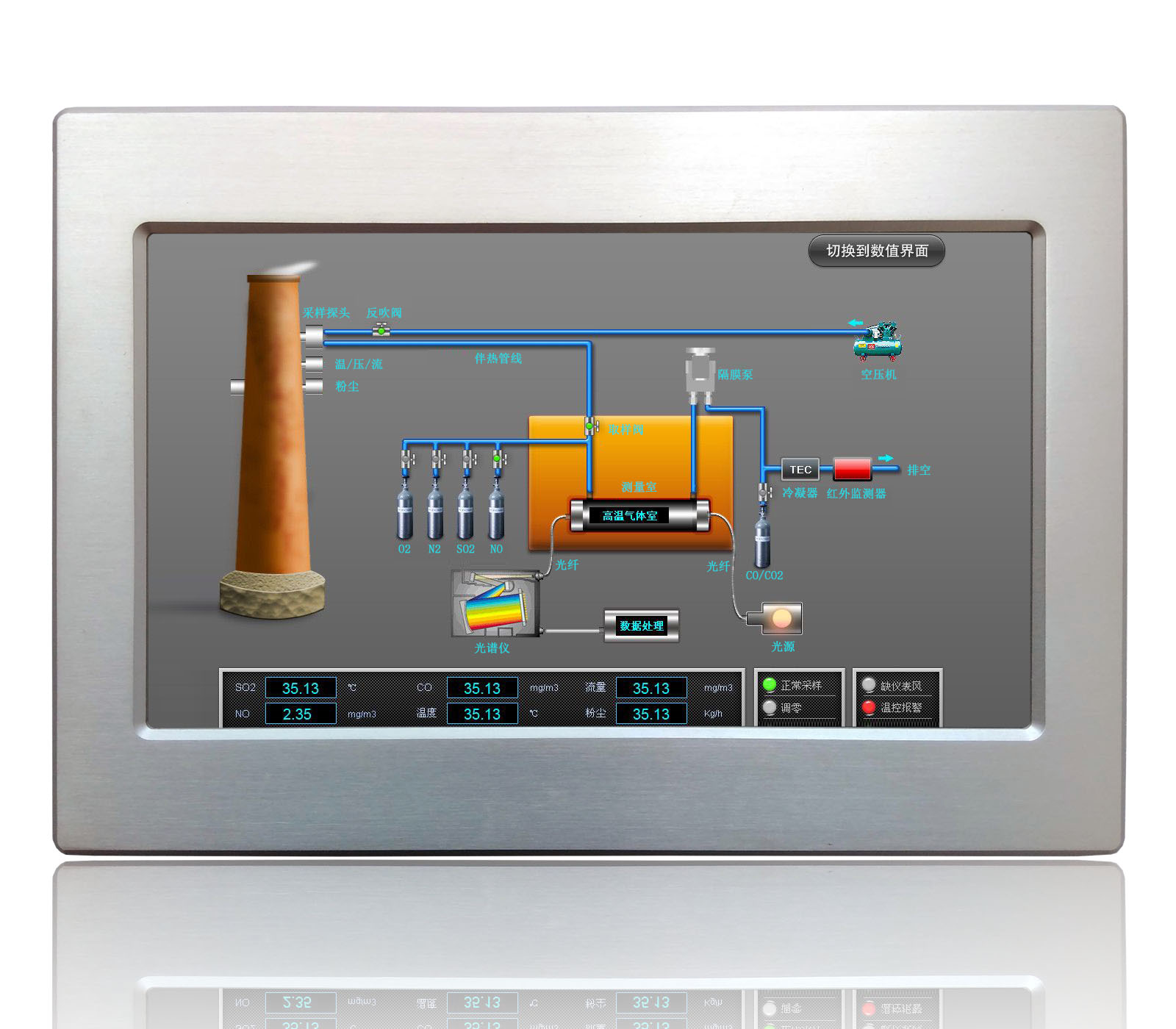

AT7101Ti 是一款以先进的Cortex-A8 CPU为核心（主频1.0G）的高性能嵌入式一体化人机界面。该产品设计采用10.1英寸高亮LED液晶显示器（分辨率1024*600），四线电阻式触摸屏（分辨率4096*4096）。 支持WIN CE6.0, 同时预装CORWARE V3.0.0工业组态软件。
产品规格
安装方式：嵌入式安装
额定功率：11W
额定电压：DC24V
输入范围：DC12V-DC36V
允许失电：小于3ms
总体尺寸：270mm×190mm×35mm
前 面 板：270mm×190mm×6mm
机柜开孔：259mm×178mm
重 量：2KG
应用环境
工作温度：0~50℃
工作湿度：10~90%RH(无凝结）
储存温度：-30~80℃
储存湿度：10~90%RH(无凝结）
震动频率：10~25Hz
冷却方式：自然冷却
产品认证
CE 认证：EN55022、EN55024
FCC 认证：PART15
防护等级：IP 65(前面板）
绝缘电阻：超过50兆欧@500VDC
耐压测试：500V AC 1分钟
抗干扰性：工频磁场干扰度5级，磁场强度

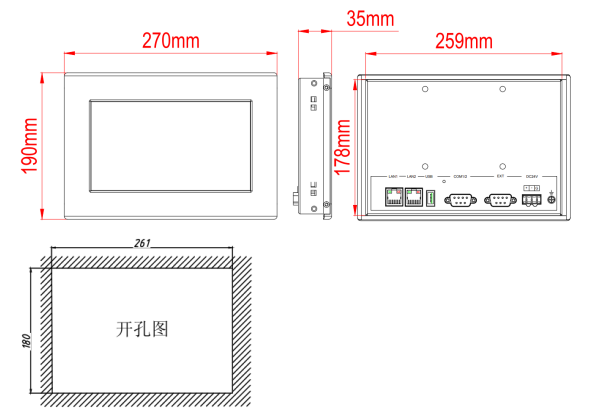

三视图

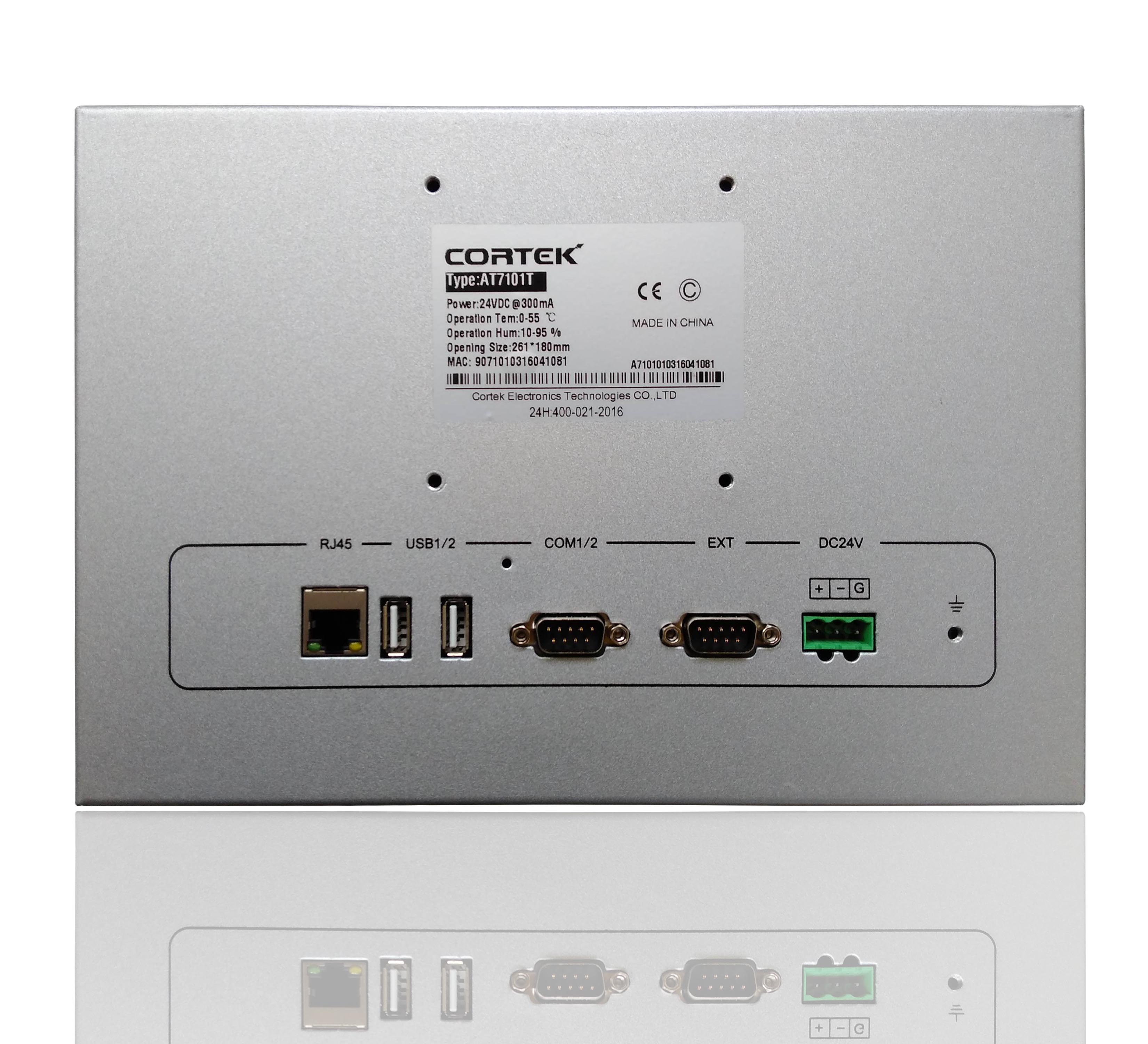

串口定义
| PORT口 | 接口 | PIN | 引脚定义 | 备注 |
| COM1/2 | COM1 | 2 | RS232 RXD |
|
| 3 | RS232 TXD |
| 5 | GND |
| COM2 | 7 | RS485 + |
|
| 8 | RS485 - |
EXT
| COM3 | 2 | RS232 RXD | 仅作为主站 |
| 3 | RS232 TXD |
| 5 | GND |
| COM4 | 7 | RS485 + | 仅作为主站 |
| 8 | RS485 - |
