AT4101E
发布时间：2019-07-26 16:57:55 丨 浏览次数：107
主要功能：
*10.1寸工业人机界面
*ARM9 CPU，64FLASH,128M DDR
*1*LAN,2*RS232,1*RS485,1*USB 2.0
*内置TF插槽（选配：最大可扩展2G TF卡）
*USB接口过流过流保护
*数据掉电保存，历史数据存储
*完美配方功能
产品介绍

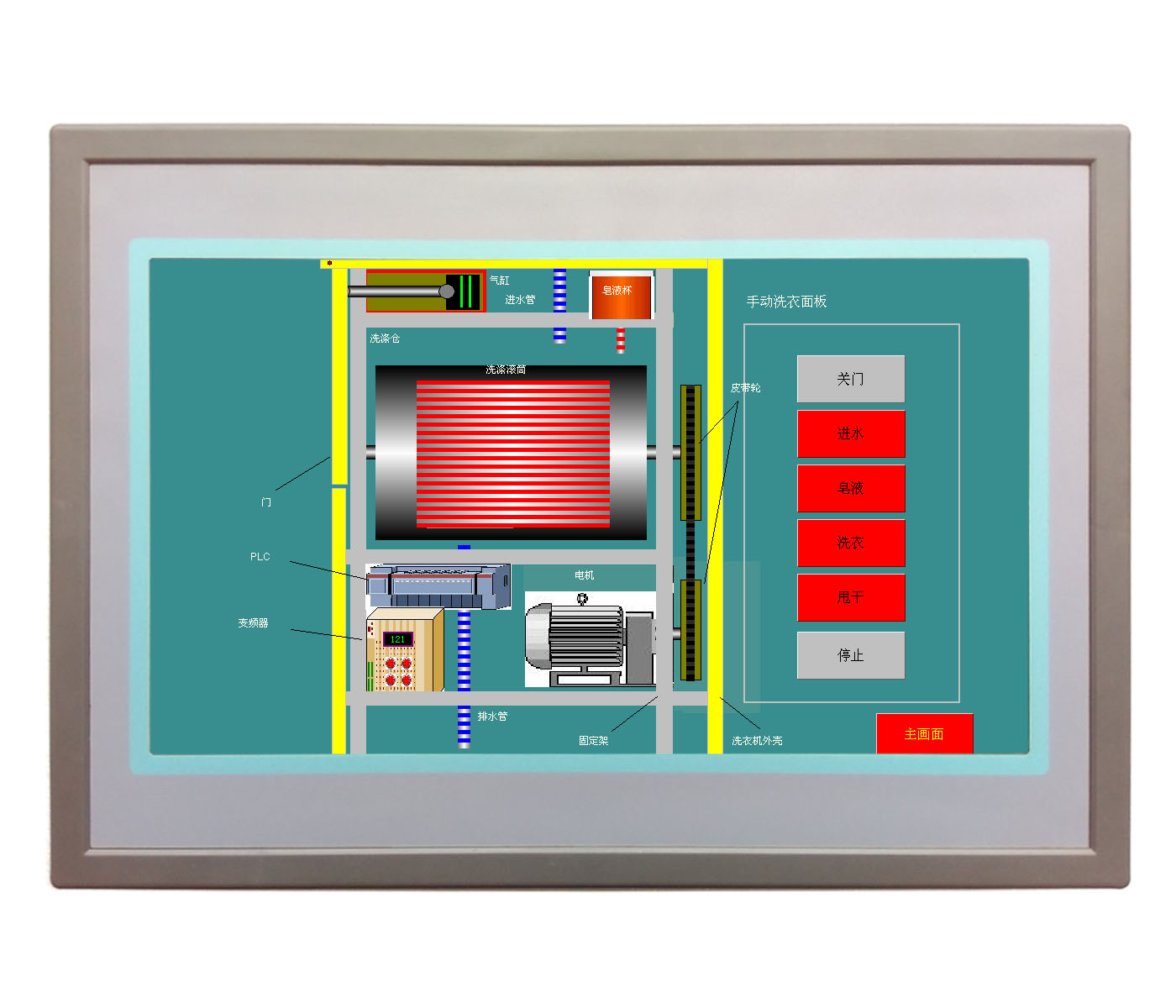

AT4101E是一款以先工业级ARM9 CPU为核心的高性能嵌入式一体化人机界面。该产品设计采用7英寸高亮LED液晶显示器（分辨率1024*600），四线电阻式触摸屏（分辨率4096*4096），PC\ABS结构。支持WIN CE6.0, 同时预装CORWARE V2.9.8工业组态软件。
产品规格
结 构：PC\ABS
安装方式：嵌入式安装
额定功率：8W
额定电压：DC24V
输入范围：DC9V-DC36V
允许失电：小于3ms
总体尺寸：280mm×195mm×34mm
前 面 板：280mm×195mm×6mm
机柜开孔：268mm×180mm
重 量：0.7KG
外壳颜色：工业灰
产品特性
液 晶 屏：7寸TFT液晶屏、LED背光、颜色65535
分 辨 率：1024*600
显示亮度：180cd/m2
C P U ：ARM 9CPU
触 摸 屏：四线电阻式，点动100万次以上
内 存：64M DDRII RAM
存储设备：128M NAND FLASH
SD卡扩展：内置，最大可扩展2G
接 口：2*RS232、1*RS485，1*USB 2.0、 1*LAN
实时时钟：有
蜂 鸣 器：有
应用环境
工作温度：0~50℃
工作湿度：10~90%RH(无凝结）
储存温度：-30~70℃
储存湿度：10~90%RH(无凝结）
震动频率：10~25Hz
冷却方式：自然冷却
产品认证
CE 认证：EN55022、EN55024
FCC认证：PART15
防护等级：IP 65(前面板）
绝缘电阻：超过50兆欧@500VDC
耐压测试：500V AC 1分钟
抗干扰性：工频磁场干扰度5级，磁场强度100A/m
三视图
串口定义
| COM1 | 2 | RS232_RXD |
| 3 | RS232_TXD |
| 5 | GND |
| COM2 | 7 | 485 + |
| 8 | 485 - |
| COM3 | 4 | RS232_RXD |
| 9 | RS232_TXD |
| 5 | GND |
