AT5101Si
发布时间：2019-07-26 15:58:14 丨 浏览次数：258
主要功能：
*10.1寸工业人机界面
*Cortex A8 CPU 主频，128M FLASH,128M DDR
*1*LAN,2*RS232,2*RS485,1*USB 2.0
*内置TF插槽
*内置图像加速
*USB接口过流过流保护
*工业四级标准，电磁干扰8kv/15kv
产品介绍

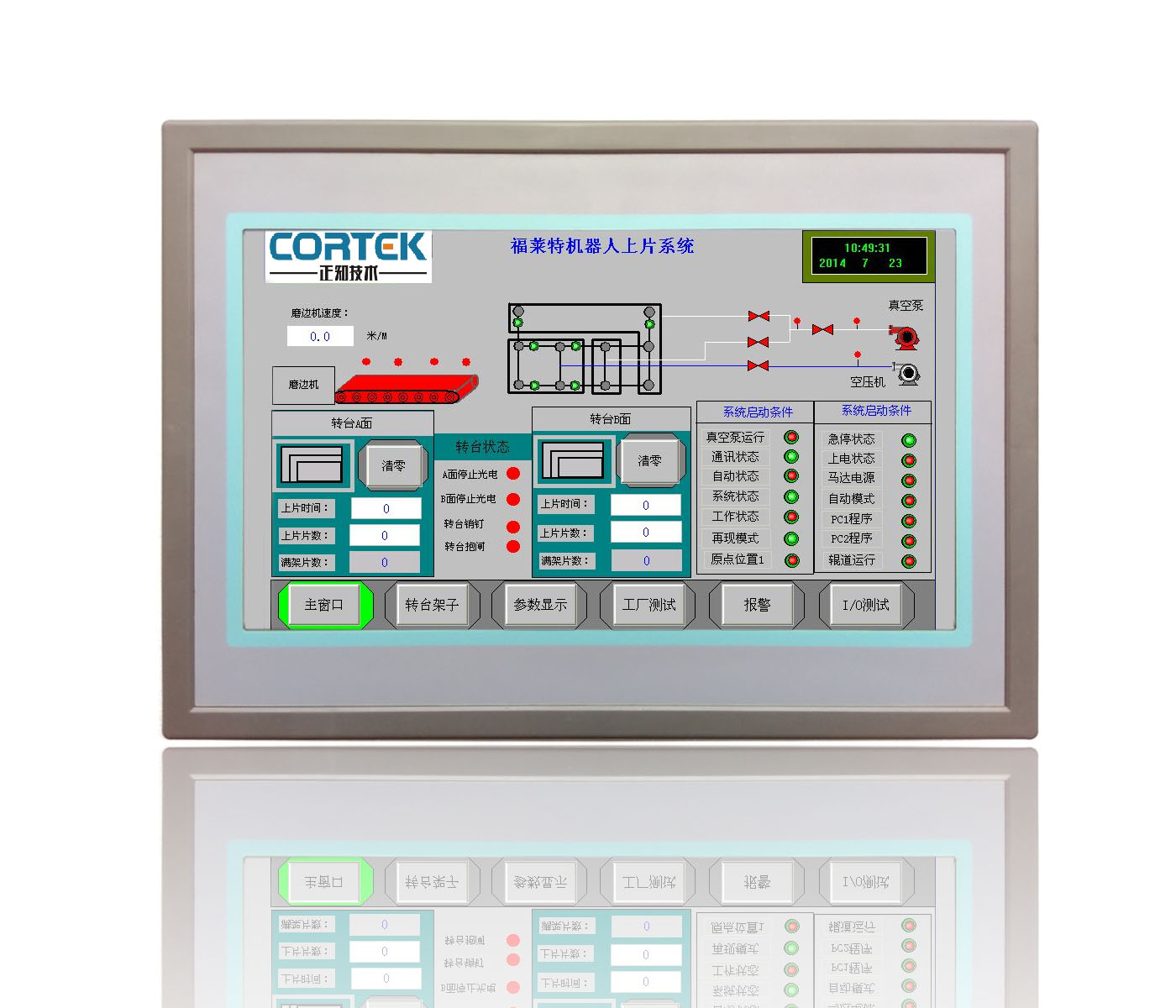

AT5101Si 是一款以先进的Cortex-A8 CPU为核心的高性能嵌入式一体化人机界面。该产品设计采用10.1英寸高亮LED液晶显示器（分辨率1024*600），四线电阻式触摸屏（分辨率4096*4096）。 WIN CE6.0系统, 同时预装CORWARE V3.0.0工业组态软件。
产品规格
结 构：PC\ABS结构
安装方式：嵌入式安装
额定功率：8W
额定电压：DC24V
输入范围：DC12V-DC36V
允许失电：小于3ms
总体尺寸：280mm×195mm×35mm
前 面 板：280mm×195mm×35mm
机柜开孔：261mm×180mm
重 量：1.5KG
外壳颜色：工业灰
产品特性
液 晶 屏：10.1寸TFT液晶屏、LED背光、颜色65535
分 辨 率：1024*600
显示亮度：180cd/m2
C P U ：ARM Cortex A8 CPU为核心，主频600M
触 摸 屏：四线电阻式，点动100万次以上
内 存：128M DDRII RAM
存储设备：128M NAND FLASH
SD卡扩展：内置
接 口：1*LAN，2*RS232，2*RS485，1*USB 2.0
实时时钟：有
蜂 鸣 器：有
应用环境
工作温度：0~50℃
工作湿度：10~90%RH(无凝结）
储存温度：-30~70℃
储存湿度：10~90%RH(无凝结）
震动频率：10~25Hz
冷却方式：自然冷却
产品认证
CE 认证：EN55022、EN55024
FCC 认证：PART15
防护等级：IP 65(前面板）
绝缘电阻：超过50兆欧@500VDC
耐压测试：500V AC 1分钟
抗干扰性：工频磁场干扰度5级，磁场强度

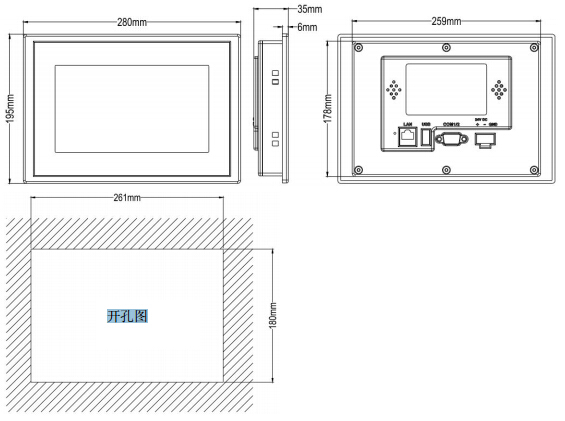

三视图
串口定义COM
| COM1 | 2 | RS232 RXD |
| 3 | RS232 TXD |
| 5 | GND |
| COM2 | 7 | RS485 + |
| 8 | RS485 - |
| COM3 | 6 | RS232 RXD |
| 1 | RS232 TXD |
| 5 | GND |
| COM4 | 4 | RS485 + |
| 9 | RS485 - |
