AT7150T
发布时间：2019-07-26 15:21:30 丨 浏览次数：273
主要功能：
*15寸工业人机界面
*Cortex A8 CPU 1G主频，512M FLASH,256M DDR
*1*LAN,2*RS232,2*RS485,2*USB 2.0
*内置TF插槽，最大可扩展32G TF卡
*可扩展一路CAN通讯
*内置图像加速
*独立触控芯片
*USB接口过流过流保护
产品介绍
AT7150T是一款以先进的Cortex-A8 CPU为核心（主频1.0G）的高性能嵌入式一体化人机界面。该产品设计采用15英
寸高亮LED液晶显示器（分辨率1024*768），四线电阻式触摸屏（分辨率4096*4096），美观坚固的铝合金结构， 具
备良好的电磁屏蔽性。支持WIN CE6.0, 同时预装CORWARE V2.9.8工业组态软件。
产品规格
结 构：铝合金面板，不锈钢后盖
安装方式：嵌入式安装
额定功率：13W
额定电压：DC24V
输入范围：DC12V-DC36V
允许失电：小于3ms
总体尺寸：380mm×295mm×48mm
前 面 板：380mm×295mm×6mm
面板视口：304.1(W) × 28.1(H) mm
机柜开孔：368mm×283mm
重 量：4.38KG
外壳颜色：银亮白
产品特性
液 晶 屏：15寸TFT液晶屏、LED背光、颜色65535
分 辨 率：1024*768
显示亮度：350cd/m2
C P U ：ARM Cortex A8 CPU为核心，主频1.0G
触 摸 屏：四线电阻式，点动100万次以上
内 存：512M DDRII RAM
存储设备：256M NAND FLASH
SD卡扩展：内置，最大可扩展32G
接 口：2*RS232,2*RS485,2*USB 2.0、1*LAN
实时时钟：有
蜂 鸣 器：有
应用环境
工作温度：0~50℃
工作湿度：10~90%RH(无凝结）
储存温度：-30~80℃
储存湿度：10~90%RH(无凝结）
震动频率：10~25Hz
冷却方式：自然冷却
产品认证
CE 认证：EN55022、EN55024
FCC 认证：PART15
防护等级：IP 65(前面板）
绝缘电阻：超过50兆欧@500VDC
耐压测试：500V AC 1分钟
抗干扰性：工频磁场干扰度5级，磁场强度

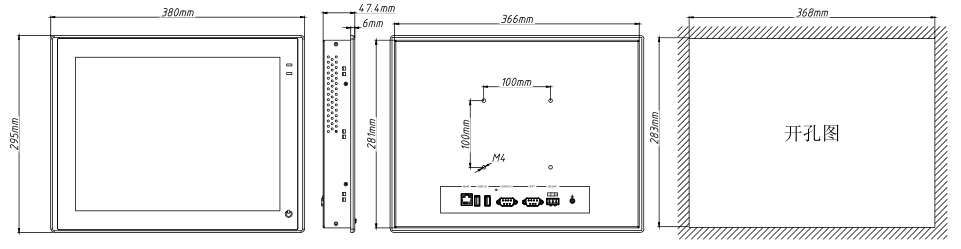

三视图
串口定义
| COM1 | 2 | RS232_RXD |
| 3 | RS232_TXD |
| 5 | GND |
| COM2 | 7 | 485 + |
| 8 | 485 - |
| COM3 | 4 | RS232_RXD |
| 9 | RS232_TXD |
| 5 | GND |
| COM4 | 7 | 485 + |
| 8 | 485 - |
